风电主控变桨控制系统装置

product

中控风能主控系统采用高可靠性 G3 系列 PLC，精准调控整机，适配多种环境，保障机组高效安全运行。

变桨系统装置为三柜式交流超级电容结构，可智能调桨控功率，极端情况能紧急收桨。

两类系统通过精准协作，共同保障风力发电机组在复杂环境下的高效、安全、稳定运行。

功能特点

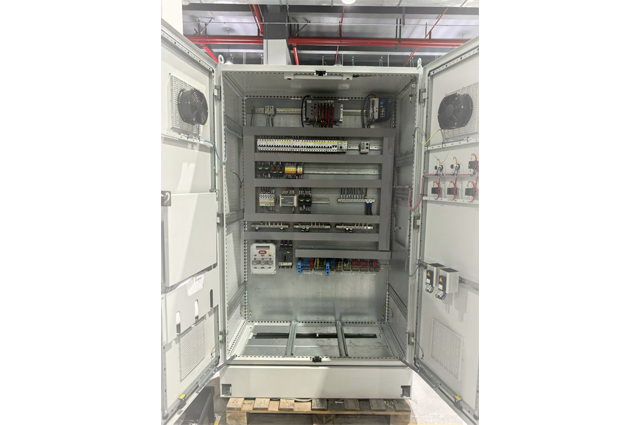

风机主控系统

风机主控系统是整个风力发电机组的核心部件，采用高可靠性中控G3系列PLC完成机舱数据采集、判断和处理，检测各个部分传感器是否有故障，通过各类传感器对电网、风况及风机运行参数进行监控，并与变频器控制系统、变桨控制系统保持数据通讯，根据各方面的情况做出综合分析后，发出各种控制指令，实现系统的启动停止、并网脱网，叶片的转动，机舱的对风，运行数据的统计，以及将数据传输风场中央控制室进行显示和控制。

使用环境：
· 生存温度：－40℃～＋70℃（变化率＜1℃/min）；
· 生存湿度：相对：＜95％，绝对：＜35g/m3 有凝露；
· 工作温度：－30℃～＋60℃（变化率＜0.5℃/min)；
· 工作湿度：相对：＜90%，绝对：＜35g/m3 无凝露；
· 供电电源： 400VAC(满足国家最新低穿和高穿标准要求电压范围)， UPS 230V（±10% ），47.5～52Hz；

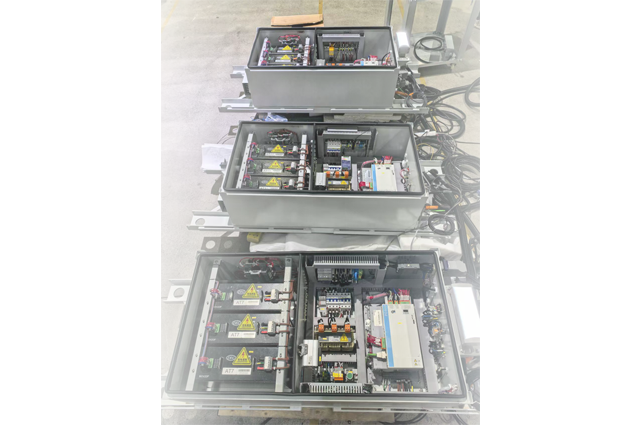

变桨控制系统

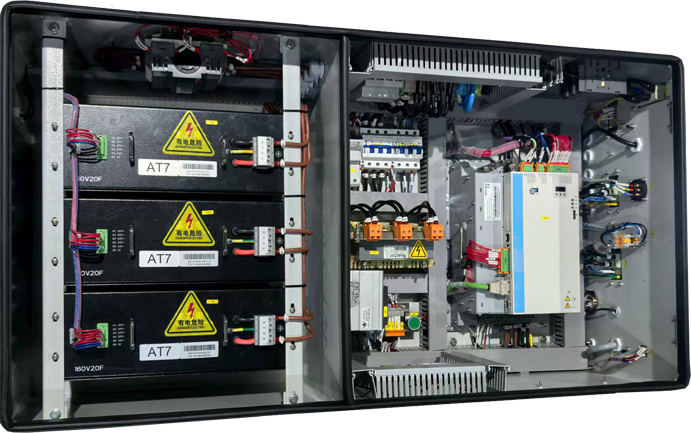

三柜式交流超级电容变桨系统，安装于风力发电机组轮毂中，系统主要包括轴控柜（包含变桨驱动器、后备电源以及其它控制元器件）、变桨电机、限位开关等附件组成。其主要功能包括：机组正常状态下根据风机主控系统的目标位置调节风力发电机组桨叶的桨角，改变气流对桨叶的攻角，使风力发电机组的输出功率能够根据风速的大小进行自动调节，保证风力发电机组的输出功率最高，并且输出在额定功率以内；同时在风力发电机组发生严重故障等极端情况下能够完成紧急收桨，保证风机安全停机。

使用环境：
· 运行温度：-30℃～+55℃（变化率＜0.5℃/min）
· 存储温度：-40℃～+60℃（变化率＜1℃/min）
· 运行相对湿度：＜90%，无凝露
· 存储相对湿度：5%～95%，有凝露
· 海拔高度：0～4000 米
· 柜体防护等级：IP54
· 防腐等级：C3
